项目简介

本实训室的总体设计旨在通过本网络控制实训室的建设为需求方在培训轨道交通专业人员的过程中能真正达到让学员在实训室完成在接近真实列车运行的真实环境、真实情景下的对高铁车辆网络控制系统进行培训、操作、测试等，通过“教、学、做、研”的方式了解培训的情况，以便教员有针对性的根据学员特性指导各个学员的培训方向和重点。

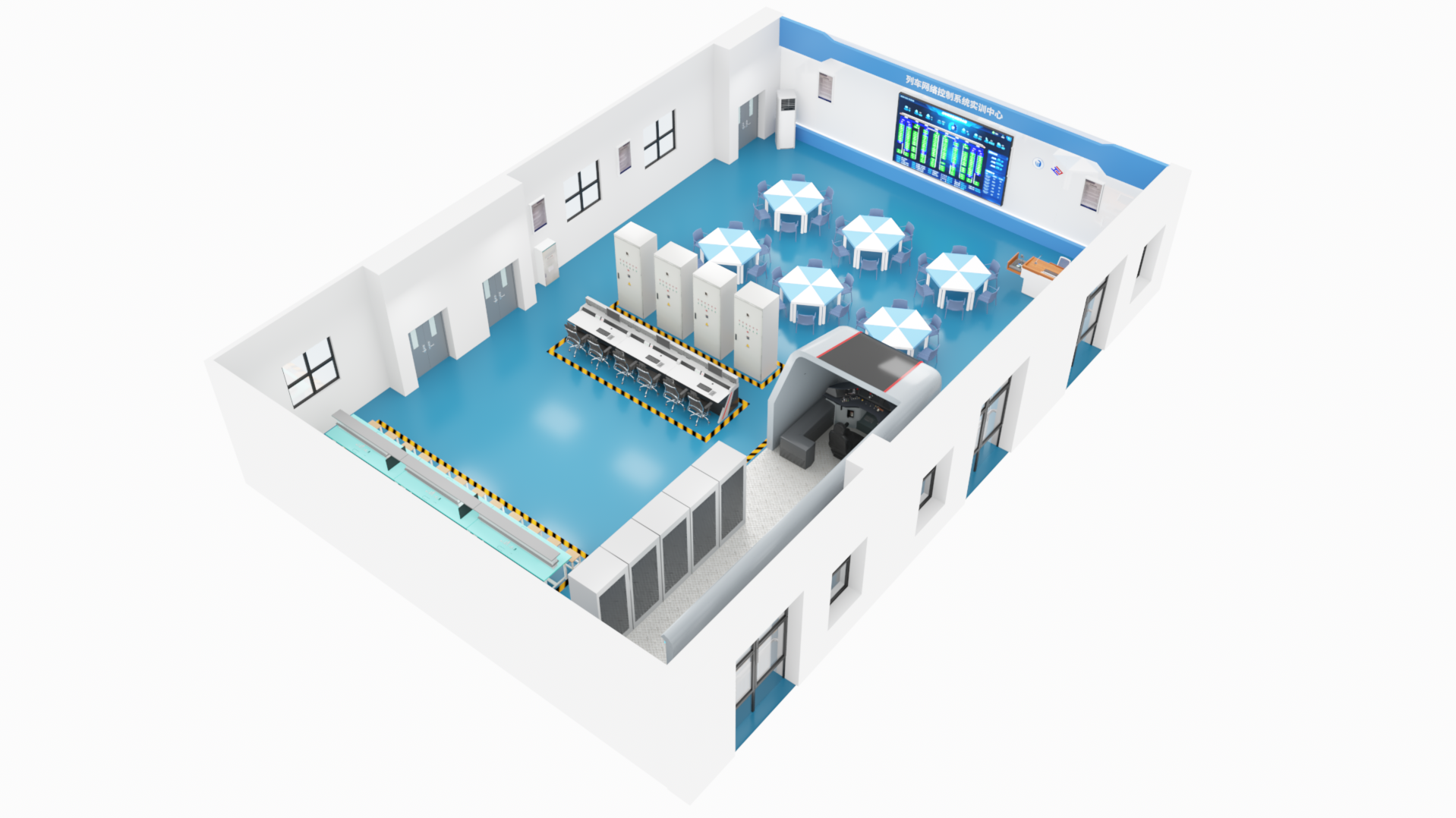

整个项目的列车车辆网络需要覆盖MVB通讯、WTB通讯、以太网通讯三种不同的通讯类型，因此以CR400AF高铁车辆真实的网络控制系统硬件及设备为原型，将实际运用的系统及设备相关附属教学设施及设备进行整合搭建。搭建完成后，实训室所有的真实模块都按照真实列车逻辑进行通讯组网、信号给定及传输，能按照真实列车所产生的故障进行故障模拟，学员可按照真实故障的排出流程进行故障检查和排除实训。其中，在真实的基础上要求设置故障点不少于30个，同时相关实训项点及开展的内容对标《列车网络控制系统装调与维护》课程资源内容。主要包括：1套实训室电源管理系统、1套高铁车辆车内环境应用平台、1套网络控制系统设备、4台直流柜、1套终端信号模拟柜、3套线缆制作工作台、1套线缆检测工作台、1套网络测试环境系统平台、数据交互及教学软件系统、实训室附属教学设备及实训场地人文建设。

以上为CR400AF网络控制项目，同时城轨网络控制及机车网络控制实训项目也同样可以进行配置。

实训项目简介

实训项目名称	实训项点说明
网络拓扑图（通讯与网络基础知识）	1）列车通信网络的主要任务和功能； 2）国内外列车控制系统的现状与发展； 3）列车通信网络的构成、特点及发展趋势； 4）列车通信互连及系统互连； 5）TCN通信网络标准。
机车车辆网络拓扑图（原理讲解）	1）机车车辆的TCMS的总体结构； 2）机车车辆列车级通信网络； 3）机车车辆车辆级通信网络； 4）机车车辆列车网络控制系统设备及控制对象； 5) 机车车辆诊断系统构成及信息传输； 6）机车车辆列车信息控制系统的功能及信息传输过程。
网络通讯电缆制作及检修工艺作业规范标准	1）网络通讯电缆制作及检修作业规范标准； 2）模块编码线制作及检修； 3）电源线制作及检修； 4）信号输入线制作及检修。
虚拟组网作业	依照各个车辆网络拓扑，在软件中进行虚拟组网，软件可自行检测判断出组网的正确性
模块安装及检修维护作业	1）模块安装及工具使用实训； 2）模块日常维护及检修实训。
组网实训作业	根据机车车辆网络拓扑图，选择模块搭建相对应的网络，实现目标要求； 1）整体组网实训； 2）组网后模块工作状态检查实训。
整体联合实训作业	1）整车软件切换及数据查看； 2）软件操作实训，包括对轮径、车辆号、用户密码等参数进行设置； 3）整车逻辑实训； 4）故障演练实训。
车辆出库整备试验全过程实训	1）出库整备试验准备工作； 2）出库整备试验检查项点； 3）出库整备试验合格条件。
机车车辆常见故障应急处理实训	1）机车车辆运营中常见故障的了解； 2）机车车辆运营中常见故障的应急处理措施。
单模块试验	DIM模块试验； DXM模块试验； AXM模块试验；
模块模拟实训	1）配置的真车实物模块DXM、DIM、AXM，可以退出运行，通过软件模拟完全替代其功能； 2）软件模拟的模块DXM、DIM、AXM，可以通过接入实物模块替代软件模块。
