电力机车制动项目简介

电力机车制动项目简介

一、系统简介

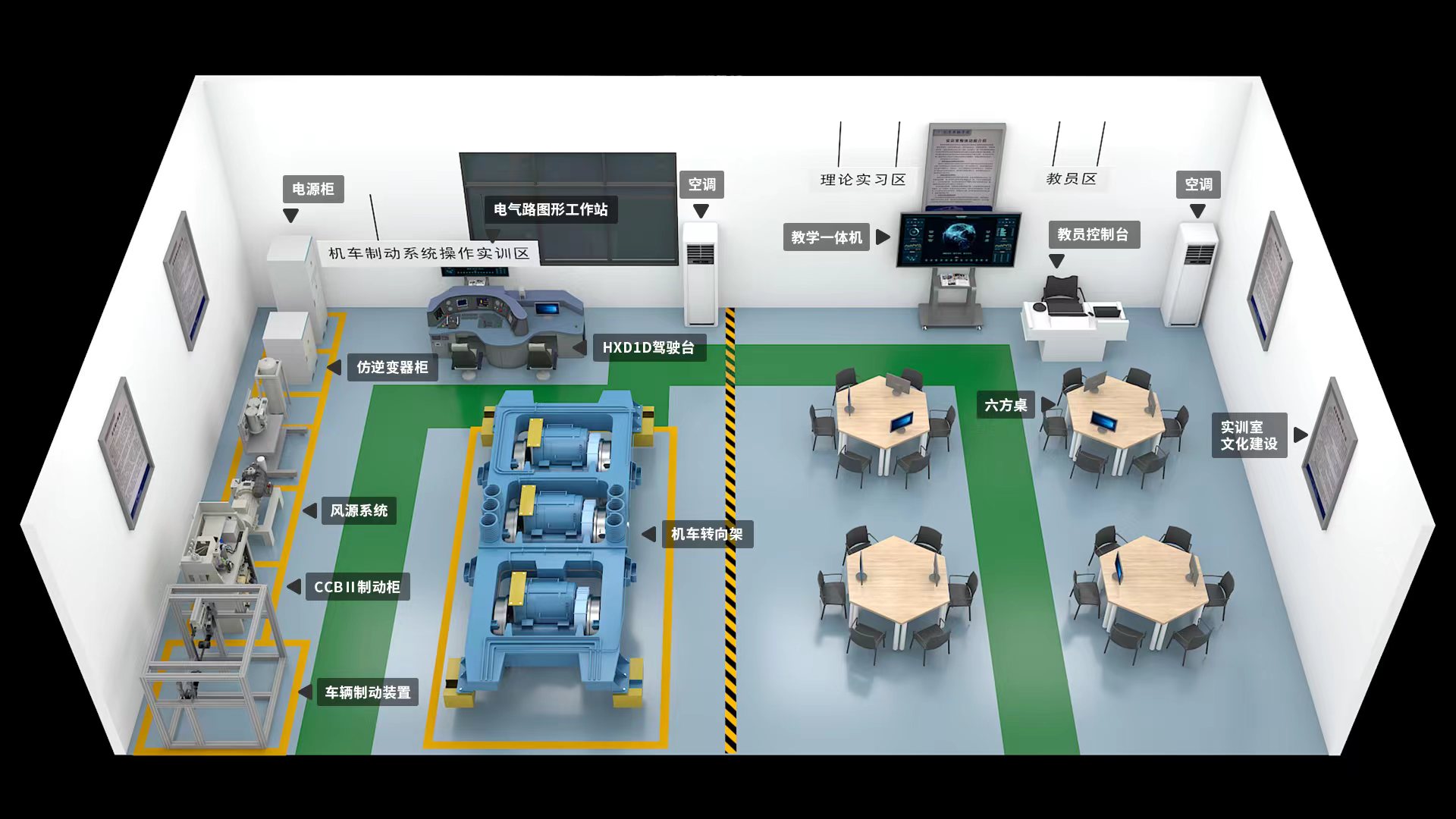

项目的主要设备配置包含1套驾驶台、1套CCBII制动柜、1台转向架、1个逆变器柜、1套风源系统、1套理论教学区设备、实训室基础设施建设（实训室隔墙及实训室文化建设）。整个项目的搭建以HXD1C型电力机车制动系统设备为原型，按照招标文件所配备的设备进行整合搭建。搭建完成后，项目所有的实体联动设备都按照真实HXD1C型CCBII制动系统进行通讯、信号给定及传输，能按照真实CCBII制动系统的故障进行故障模拟，学员可通过设置在驾驶台（右侧）的故障设置考核系统依照《静态试验协议/制动控制，轮对防滑保护和辅助装置》以及《CCBII制动系统维护手册》为参考进行设置实训项点，所有管路/电路硬故障的真实故障满足真实克诺尔CCBII制动系统故障控制逻辑。

项目设备整体建设完毕后，可用于CCBII制动系统组成及原理学习、CCBII制动机的操纵、机车牵引与电空联合制动试验、机车风源系统的认知与维护保养、机车转向架的认知与维护、基础制动装置的维护与检修、CCBII制动柜部件维护与调试、CCBII制动机典型故障的处理等理论实操教学及实践，使铁道机车专业学生熟悉电力机车制动系统的操作方式、理解故障情况下的应急处理方式，以及对相关设备的检修、维护保养工作。通过理论教学区所配置的教学管理平台及学院终端实现电力机车制动系统“教、学、做”一体化综合实训室的构想创造了先决条件，进而实现在培训电力铁道机车专业人员在实训的过程中能真正达到在多种情况下的操作演练，让学员在实训室完成在接近真实电力机车制动系统运行的真实环境、真实情景下的设备认知学习、CCBII制动系统组成及原理学习、CCBII制动系统故障练习及考核训练等。设备建设完毕后同时具有可以用于机车司机鉴定培训考试、机车司机技能竞赛等。

二、功能简介

本实训系统能开展的实训内容如下：

司机操纵台实训项目

1、操纵台结构及布局实训；

2、显示单元检查实训；

3、司机操纵台面板、柜体检查实训；

4、各功能元器件操作实训；

5、操纵台线路检查实训；

等实训内容

风源管路系统实训项目

1、机车制动系统风源管路原理认知与维护保养实训；

2、空气压缩机认知实训项目；
